（HUBが壊れたのは2台目になります） 8ポートのスイッチングHUBが壊れました。
こんにちは､ 草葉の陰 です。
無線用のデスクトップPCに繋いでいる 8ポートスイッチングHUBが壊れました。
今のデジタル無線では net接続してあるPCが必須ものですよね｡ netから切れているスタンドアローンでは本当に使いにくい事、使いにくい事｡（ 2回 言いましたよ！） 切れていて初めて分かるインフラですな｡（ 今では水道みたいなものですね｡）
 |

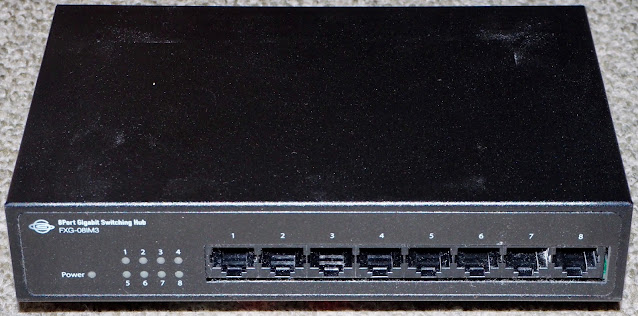

| 故障したHUB |
ぶっちゃけ言いますと、症状としては スイッチングHUBの内蔵の電源部分が壊れていました｡
電源内蔵の金属筐体の8ポートスイッチングHUBでした｡ それの電源部分ですね｡
無線用のPCの後ろ側の壁に磁石で取り付けていますので、無線機からも場所的に近いので少しでも電気的なノイズが少ないようにと、金属筐体、電源内蔵のモデルになります｡ プラスチック筐体でアダプター式の外付け電源モデルなら半額で入手できるんですけどね｡
スイッチングHUBの異常の症状に気付いたのは WSJTには必須の時計合わせソフトが『netに接続できないので、時間が合わせられない』とアラームを発していたからです｡
丸一日、無線をしていなかったので無線用のデスクトップPCを使っていなかったので、何時スイッチングHUBが壊れたのかはハッキリとは分かりませんでしたが、毎日 殆ど一日中使っている iMac27のバックミュージックとして鳴らしています net−radioの Smooth jazzの接続が何回か不安定な時が有りましたので、その時にでも スイッチングHUBが壊れたのでしょうな。
iMac27は今回壊れた8ポートスイッチングHUBに 1Gビット（1000BASE-T) で有線接続してありますが、有線が切れたので自動的にWi-Fiに接続先が変更になって net接続自体は引き続いていた模様です｡
だから、一日気付かなかったんでしょうな｡
で、netにPCが接続しなくなったので『何が原因かいな？』と思ってPC廻りを見てみましたら スイッチングHUBのランプが消えていたと言う訳ですな｡
取りあえず、スイッチングHUBを壁から取り外してケースを外して中味を見てみますと『電源が死んで』いました｡
 |

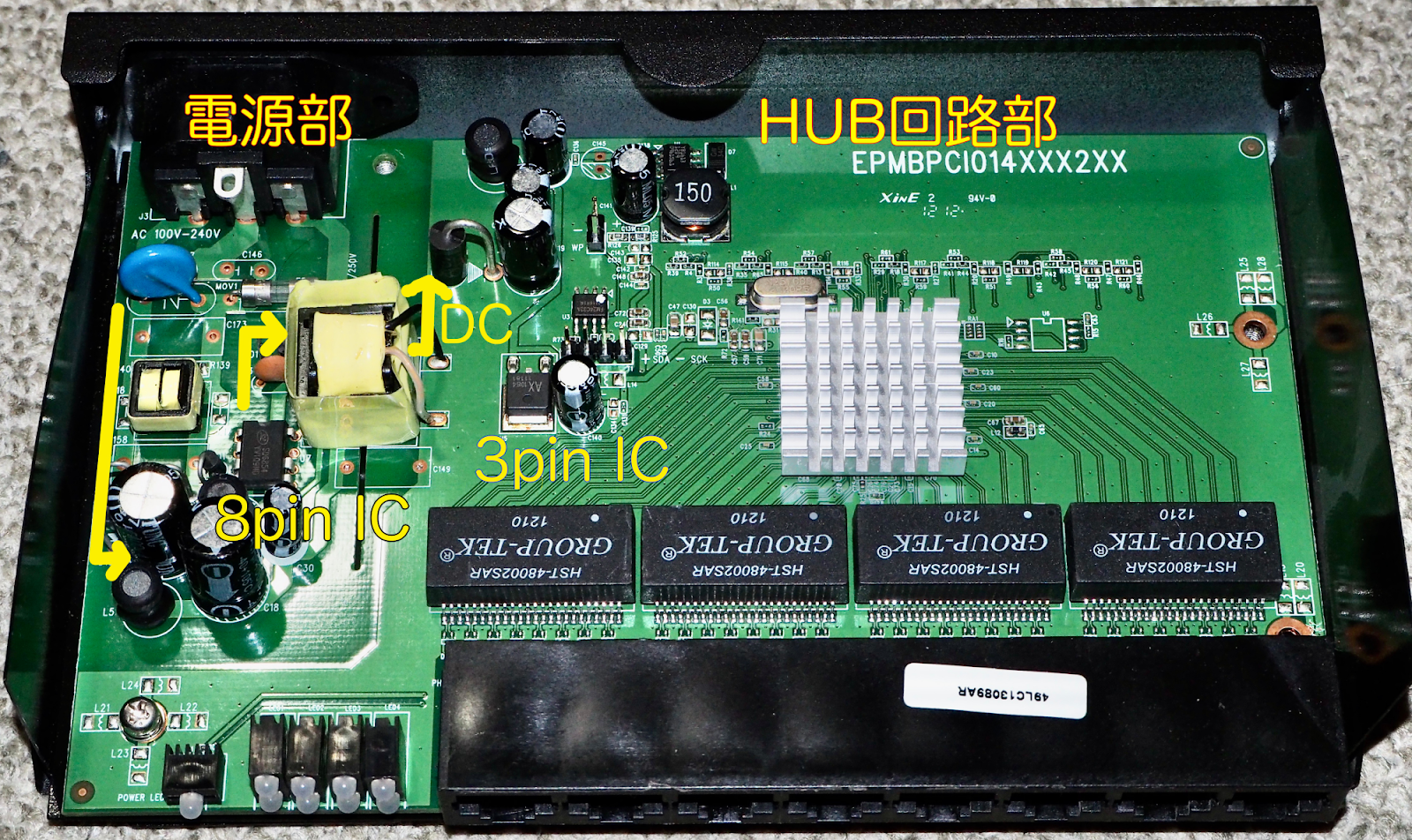

| HUBの内部 黄色の流れで電源が供給 |
電源、スイッチングHUBの回路本体の何方が壊れたのかな？ と久しぶりにテスターを取り出してきて、まずは順番からと電源部の入り口から電圧のチェックをして行きました｡
最初のAC電源はOK｡ FUSEも切れていません｡ そして一番怪しいと思った平滑コンデンサーも壊れている様子は見えません｡ ブリッジのダイオードの出力側もチャンと電圧がでていますよ｡ ここAC100Vを直接にDCに整流していたのでビックリ｡ 降圧のトランスなんて今は使っていないんですよね｡ そしてDCｰDCコンバーターと思われる 8ピンのDIP（ SD6854 .... 7番pinがカットされていますので正確には 7pinDIP）からは電圧が追跡できませんでした｡
 |

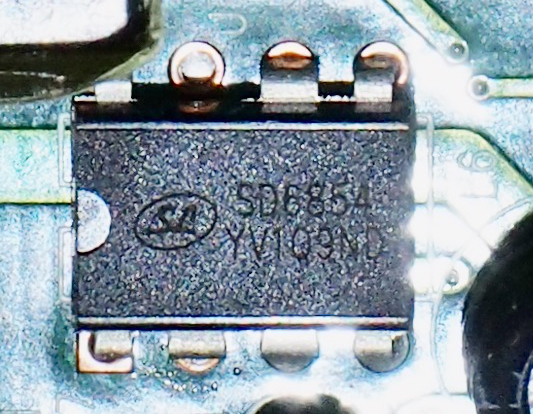

| SD6854 .... 何と! メーカーサイトでは既にカタログ落ち！ |
『あっちゃ−！ ここが壊れたか｡』.... DCｰDCコンバーターと思われる 8ピンのDIPの代替え部品なんて持っていませんがな｡ 仕方がないので修理を諦めました｡
DCが来ていないようなので、取りあえず HUBの回路本体に 50年程前(！)の 自作の怪しい可変安定化電源から（ ←まだ動くのよ｡）9V〜12Vの電圧を加えてみますと スイッチングHUBのアクセスランプが通常通り点いています｡ LANケーブルを差すと認識しています｡ → スイッチングHUBの回路自体は生きているようです｡
スイッチングHUBの回路本体には入り口部分に『3端子の電圧制御のICらしきもの』が有りましたので、スイッチングHUBの回路自体には『適当な電源』を繋いでおけば一応動きそうでした｡
何時もの私ならば、ここで適当なACアダプターをジャンク箱から探してくるんですけどねぇ｡
しかし、このスイッチングHUBも7年ほど使っていましたか？ 今回は電源部分が壊れたし、スイッチングHUBの回路本体も既に信頼性も怪しくなっているだろうし、『買い替えよう』とamazonに発注をかけました｡
昨日のブログに書きました『特別給付金』を有りがたく使わせていただきます｡
 |
| 8ポートスイッチングHUB |
今回はこれにしました｡ まあ、10年は保ってもらいたいですよね｡
本当に 意外とスイッチングHUBって壊れやすいですね｡
今までに私は6台ほどスイッチングHUBを使っていますが、1台は接続スピードが10Mに落ちてしまって遅くて使い物にならなくなって廃棄しています｡ そして今回は、電源部分の故障でしょ｡ 6台で2台がアウトですか｡ 何方も10年は持ちませんでしたね｡
今現在は当家では三台のスイッチングHUBを使っていますが、その中でも一番高そうなのが今回壊れましたわ｡
